建筑设计作图共6个小题目，分别为功能图、平面、剖面、结构、设备电器和详图，
除平面为3分(5小时）外其余均为1分（1小时）。

1.平面组合图：汽车展示厅，面积约1600M2；
已知场地，功能分析图等，设计内容包括：
门厅，汽车展示厅（8辆，距墙1.0米，汽车间距1.5米），
汽配件商店，服务台，办公、洽谈、开票、车辆调试维修间（？）
工具间等，并另留出4辆车位的展示用地。

2.方案设计：南方玉器展示商店
场地为方形，无坡度限制，满足消防，场地停车已设置在附近等等。
流线要求：展示――加工展示――录象――走廊――展销――洽谈；
考虑无障碍设计，入口坡道，卫生间和电梯；
内容包括：
一层：门厅/60，服务台/15，展示厅/120，展销厅/240，洽谈/18，
办公/18，会议/18，门卫/6，开水房/6，库房/10，卫生间/35，其余种种...
二层：加工展示/60，休息/20（靠近前者），录象厅/120，
控制、库房/18，展示走廊/60，等等

3.剖面设计:小住宅
已知条件很多，如屋面坡度为30，素混凝土基础深地下600，
各部分窗高为900、1200、1500不等，门高2100，
起居室及顶层卧室吊顶高度，各部分材料及做法，
要求画出1:50剖面。（屋面坡度难以记清，但比图示复杂的多）


4.结构布置
小型礼堂
已知：预制板，4500或3000长，500或600宽；三角形钢屋架，钢檩条，
彩钢板/6000*1250，以及各种图线表达方法等，

5.设备布置
银行办公，位于高层的底层，
设计内容包括：照明（灯具选择与布置）、空调（风机盘管结合送风口，
给水管、回水管、凝水管、防火阀）、烟感报警、自动喷淋等

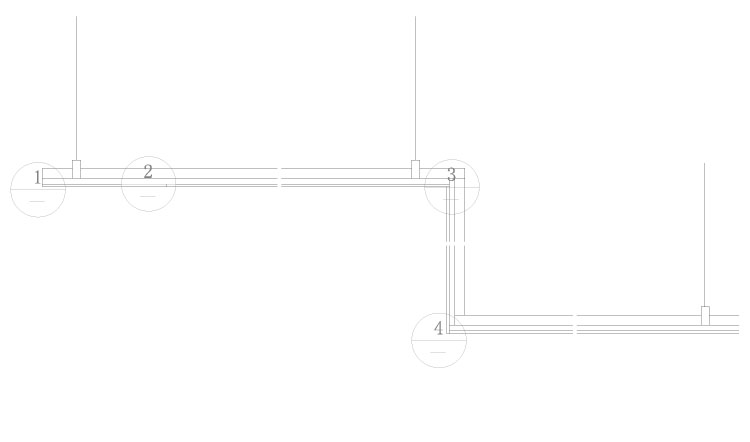

6.轻钢龙骨吊顶详图(1:2)
已知龙骨配件。
