2005建设工程技术与计量（土建）

第十三讲工程施工组织- 1 工程流水施工,工程网络计划技术

第四章工程施工组织

大纲要求

1．熟悉流水施工原理；
2．熟悉工程网络计划技术的基本知识及应用；
3．掌握施工组织设计编制原理及方法。

本章在2003年考试中占18题，共23分；2004年占18题，共23分。2005年的考核重点有：

(1)流水施工参数包括工艺参数、空间参数和时间参数，要掌握各自所包含的内容。对于施工段的划分，要掌握所遵循的原则。掌握等节奏流水施工、异节奏流水施工和无节奏流水施工的基本特点和工期的计算。
(2)掌握网络计划与横道计划相比具有的优点。掌握双代号网络图、单代号网络图中基本符号的含义和绘制原则以及工作关系的表示方法，要正确运用虚箭线。掌握各个时间参数的计算，并会确定关键线路。掌握双代号时标网络计划的特点与适用范围以及双代号时标网络计划的编制方法和时间参数的确定。
(3)掌握两类施工组织设计的特点及内容。掌握施工组织总设计所包含的内容。掌握单位工程施工组织设计的内容。掌握工程施工组织总设计技术经济分析和单位工程施工组织设计技术经济分析中各个指标的计算。


内容提要.

1．工程流水施工的实质条件、流水施工的效果、作业
2．网络图和网络计划双代号网络计划各种时间参数的概念
3．双代号网络计划的基本符号、绘图规则、时间参数、关键线路.单代号网络计划与双代号网络计划的主要区别

重点难点

(1)流水施工参数，要掌握时间参数各自所包含的内容。对于施工段的划分，要掌握所遵循的原则。掌握等节奏流水施工、异节奏流水施工和无节奏流水施工的基本特点和工期的计算。

(2)掌握双代号网络图、单代号网络图中基本符号的含义和绘制原则以及工作关系的表示方法，要正确运用虚箭线。掌握各个时间参数的计算，并会确定关键线路。掌握双代号时标网络计划的特点与适用范围，以及双代号时标网络计划的编制方法和时间参数的确定。

二、等节奏流水施工

等节奏流水也称为全等节拍流水，是最理想的组织流水方式。

(一)基本概念

在组织流水施工时，如果各个施工过程在各个施工段上的流水节拍都彼此相等，此时流水步距也等于流水节拍。这种流水施工组织方式，称为固定节拍流水(亦称全等节拍流水或等节拍专业流水)。

(二)基本特点

(1)所有流水节拍都彼此相等
(2)所有流水步距都彼此相等，而且等于流水节拍。
(3)每个专业工作队都能够连续作业，施工段没有间歇时间。
(4)专业工作队数目等于施工过程数目。
组织这种流水，首要的前提是使各施工段的工程量基本相等；其次，要先确定主导施工过程的流水节拍；第三，使其他施工过程的流水节拍与主导施工过程的流水节拍相等，做到这一点的办法主要是调节各专业队的人数。

(三)房屋建筑工程等节奏流水施工

在多层建筑施工中，使施工段数与专业队数相等最为理想(即M=N/)，这样可以使得专业队的工作连续，工作面也充分利用。如果M>N／，虽可使专业队的工作连续，但工作面有停歇，故效果稍差。如果M
在没有技术间歇和插入时间的情况下，等节奏流水的流水步距与流水节拍在时间上相等。
工期的计算公式是：.

T_P=(M+N^／-1)K-∑C+∑Z    (需记忆并会用)
式中  T_P――计划工期；

(四)线性工程等节奏流水施工（略）

三、异节奏流水

异节奏流水的优点是各工作队的工作有自己相等的节奏，无疑会给组织连续、均衡施工带来方便。
有种情况是，各工作队的流水节拍都是某一个常数的倍数。于是，我们可以按等节奏流水的方式组织施工，产生与等节奏流水施工同样的效果。这种组织方式可称为成倍节拍流水。

例如，某工程有7段，划分为甲、乙、丙三个施工过程，经计算，确定其流水节拍为2d、6d和4d，这三种节拍都是2的倍数。于是，可以通过增加工作队的办法，把它组织成类似于等节奏流水的成倍节拍流水，以最大公约数去除各流水节拍，其商数就是各施工过程需要组建的工作队数。本例中，甲施工过程需要1个队，乙施工过程需要3个队，丙施工过程需要2个队。

四、无节奏流水施工

(一)基本概念

无节奏流水也称为分别流水法施工。在实际施工中，通常每个施工过程在各个施工段上的工程量彼此不相等，或者各个专业工作队的生产效率相差悬殊，造成多数流水节拍彼此不相等。这时只能按照施工顺序要求，使相邻两个专业工作队，在开工时间上最大限度地搭接起来，并组织成每个专业工作队都能够连续作业的非节奏流水施工。这种流水施工组织方式，称为无节奏流水施工。它是流水施工的普遍形式。

(二)基本特点

(1)各个施工过程在各个施工段上的流水节拍，通常不相等。
(2)流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不相等。
(3)每个专业工作队都能够连续作业，施工段可能有间歇时间。
(4)专业工作队数目等于施工过程数目。

(三)建立步骤.

确定计算总工期,考虑的有:
流水步距；最后一个施工过程在施工段上的流水节拍；施工层数；平等搭接时间；技术间歇；组织间歇时间；
组织无节奏流水的关键就是正确计算流水步距。计算流水步距可用取大差法，由于该方法是由前苏联专家潘特考夫斯基提出的，所以又称潘氏方法。一定要会计算。

2004考题．某分部工程有甲、乙、丙三个施工过程，分4段施工，甲施工过程的流水节拍是3周、5周、2周、4周，乙施工过程的流水节拍是4周、3周、3周、3周、丙施工过程的流水节拍是5周、2周、4周、2周，为了实现连续施工，乙、丙两施工过程间的流水步距应是(    )。

A．3周
B．4周
C．5周
D．6周

分析：由于各施工过程在各施工段上的流水节拍不同，同一施工过程在各施工段上的流水节拍不等，首先判断属于：无节奏流水施工，可用取大差法求流水步距。

(四)双代号时标网络计划.

1．双代号时标网络计划的特点与适用范围。双代号时标网络计划是以时间坐标为尺度编制的双代号网络计划。

(1)双代号时标网络计划主要有以下几个特点：

①兼有网络计划与横道计划的优点，能够清楚地表明计划的时间进程；
②时标网络计划能在图上直接显示各项工作的开始与完成时间、工作自由时差及关键线路；
③时标网络计划在绘制中受到时间坐标的限制，因此不易产生循环回路之类的逻辑错误；
④可以利用时标网络计划图直接统计资源的需要量，以便进行资源优化和调整；

(2)双代号时标网络计划的适用范围。双代号时标网络计划适用于以下几种情况：

①工作项目较少、工艺过程比较简单的工程；
②局部网络计划；
③作业性网络计划；
④使用实际进度前峰线进行进度控制的网络计划。

本文只涉及按最早时间绘制的双代号时标网络计划。

2．双代号时标网络计划的编制方法。

(1)先计算网络计划参数，再绘制时标网络计划。

时标的长度单位必须注明。必要时可在顶部时标之上或底部时标之下加注日历的对应时间。
按各工作的时间长度绘制相应工作的实线部分，使其在时间坐标上的水平投影长度等于工作时间；虚工作因为不占时间，故只以垂直虚线表示；用波形线把实线部分与其紧后工作的开始节点连接起来，以表示自由时差。

3．双代号时标网络计划关键线路和时间参数的确定。

(1)关键线路的判定。双代号时标网络计划中，自终点节点向起点节点观察，凡自始至终不出现自由时差(波形线)的通路，就是关键线路。这是因为，如果某条线路自始至终都没有波形线，这条线路就不存在自由时差，也不存在总时差，它没有机动余地，当然就是关键线路。或者说，这条线路上的各工作的最迟开始时间与最早开始时间是相等的，这样的线路特征只有关键线路才具备。

(2)最早时间和计算工期的判定。每条箭线箭尾和箭头所对应的时标值，就是该工作的最早开始时间和最早完成时间。

时标网络计划的计算工期，应是其终点节点与起点节点所在位置之差。

上述两点的理由是：我们是按最早时间绘制的时标网络计划，每一项工作都按最早开始时间确定其箭尾位置，起点节点定位在时标表的起始刻度线上，表示每一项工作的箭线在时间坐标上的水平投影长度都与其持续时间相对应，因此代表该工作的箭线末端(箭头)对应的时标值必然是该工作的最早完成时间，终点节点表示所有工作都完成，它所对应的时标值，也就是该网络计划的总工期。

(3)时差的判定与计算。

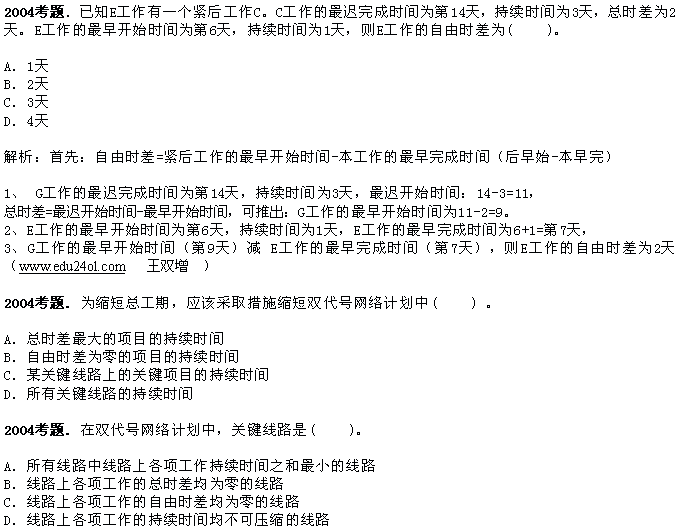

①时标网络计划中，工作的自由时差表示在该工作的箭线中，是波形线部分在坐标轴上的水平投影长度。这是因为双代号时标网络计划波形线的后面节点所对应的时标值，是波形线所在工作的紧后工作的最早开始时间，波形线的起点对应的时标值是本工作的最早完成时间。

因此，按照自由时差的定义，紧后工作的最早开始时间与本工作的最早完成时间的差(即“波形线在坐标轴上的水平投影长度”)就是本工作的自由时差。

②总时差不能从图上直接识别，需要进行计算。计算应自右向左进行，且符合下列规定：
第一，以终点节点(j=n)为箭头节点的工作的总时差TFi―j应按网络计划的计划工期TP，
计算确定，公式为；
TF_i―n=T_P―EF_i―n。
