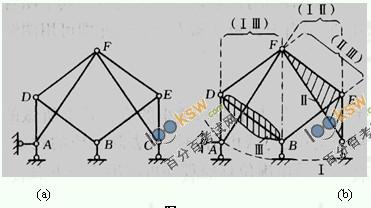

[例1-3] 分析图1-6(a)所示体系的几何组成。

　　[解] 体系的自由度W=3×8—2×10-4=0。根据两元片规则，将地基延伸至固定铰A处，并将地基作为刚片I，将CEF作为等效刚片Ⅱ，DB杆作为刚片Ⅲ，这三个刚片由三个虚铰(IⅡ)、(IⅢ)、(ⅡⅢ)两两相连，如图1-6(b)所示。因形成无穷远处的两个虚铰(IⅢ)、(ⅡⅢ)的两组平行链杆不相互平行，故体系是无多余约束的几何不变体。

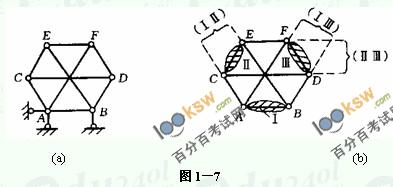

　　[例1-4] 分析图1-7(a)所示体系的几何组成。

　　[解] 体系的自由度W=3×9—2×12—3=0。根据一元片规则，去除图1-7(a)所示体系的一元片，得图1-7(b)所示体系。再将杆件AB、CE、DF分别作为刚片I、Ⅱ、ⅡⅢ，这三个刚片由三组平行链杆形成的三个无穷远处的虚铰(IⅡ)、(IⅢ)、(ⅡⅢ)两两相连，根据三刚片连接规则，体系为无多余约束的几何可变体系(无穷远处的三个点在一广义直线上)。
