设备工程进度管理
| 一、案例分析题 |

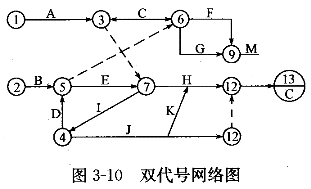

| 1．【背景材料】 某网络图有A～M共13项工作，其中的工作K是J的前一时段的紧后工作，K又是H后一时段的紧前工作。根据逻辑关系绘出双代号网络图，如图3-10所示。其中，节点编号①～⑦是正确的。  【问题】 1．逐条列出并说明网络图中的错误。 2．绘出正确的网络图(工作项目不能少，逻辑关系不改变)。 |
| 正确答案: 【考点】 网络图的绘制规则。 【案例分析】 错误的作图情况有：出现循环回路；存在多个起(终)点节点；出现反向箭线；节点编号有误；有多余虚工作；工作代号重复等。 【参考答案】 1．网络图中的错误如下。 (1)循环回路：D→E→I (2)双箭头：C (3)无箭头：B，M (4)反箭头：I (5)一个节点的箭线：M (6)两个节点两个工作：F，G (7)交叉箭线：3-7与5-6 (8)多个起点节点：①、②、④ (9)多个终点节点：L，M (10)K不能从J线上引出 (11)K不能从H线上引入 (12)节点重号：  (13)多余虚工作： .gif) - (14)双代号图上出现单代号：13／L 2．改正图如图3-11所示。  |
