弹性力学和结构力学(单项选择题1)

一、单项题的备选项中只有一个最符合题意，错选、多选均不得分。

1．图所示体系的几何组成为( )。

A．常变体系
B．瞬变体系
C．无多余约束几何不变体系
D．有多余约束几何不变体系

正确答案:D　解题思路：该题需要利用几何组成规则进行分析，先去掉两个二元体3、7，145682组成刚片，该刚片仅需3个链杆即可构成无多余约束几何不变体系，因此，原体系有一个多余联系，所确答案选择为D。

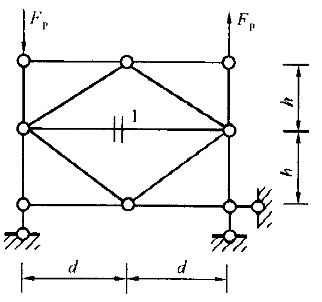

2．图所示结构1杆轴力为( )。

A．拉力
B．压力
C．0
D．F

正确答案:C　解题思路：该题由于水平支座反力为零，此时桁架为对称结构，荷载为反对称，根据对称性结论，与对称轴垂直相交的1杆件为零杆，当然，由零杆的判断也可以判断出中间所有杆件全为零力杆，因此答案选择为C。

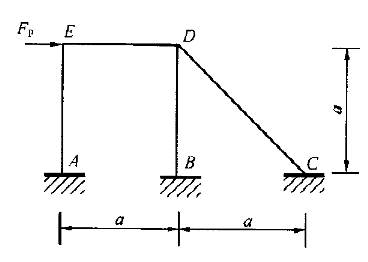

3．图所示结构，CD杆轴力为( )。

A．F

(压力)
B．F

(B2力)
C．1．414F

(压力)
D．1．414F

(拉力)

正确答案:C　解题思路：该题用力法求解为6次超静定，用位移法求解无侧移，仅E、D有2个角位移未知数，由于M

图为零，所以得E、D转角等于零，最终弯矩图为零，即结构无弯矩、无剪力，各杆件仅有轴力存在，结点可当成铰结点，利用结点法求得CD杆轴力为1．414F

(受压)，故正确答案选择C。

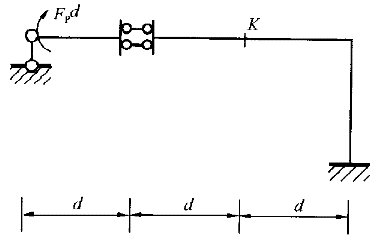

4．图所示结构K截面的剪力为( )。

A．F

B．F

C．0
D．0．5F

正确答案:C　解题思路：该题属于基附型静定结构，附属部分竖向支杆反力为零，因此F

=0，另外，由定向结点的受力特性知：定向结点无竖向约束力，K所在杆段无荷载，其剪力为零，弯矩图为水平直线，正确答案选择为C。

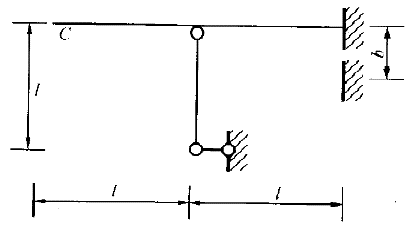

5．图所示结构右支座沉降b，C点竖向位移(向下为正)为( )。

A．6
B．-0．5b；
C．-b
D．0

正确答案:A　解题思路：该题可以先分析C点可能竖向位移情况，右支座下沉，结构向下平移，
C点将向下移动，显然不选择B、C、D，应选择答案A。利用位移计算公式，在C点加向下单位力，右支座反力向上，代入公式计算答案也是A。
